[大理石平尺]大理石平尺怎么測平行度？

    大理石平尺是采用“大理石”硬度為HS70以上的石料手工研磨形成的一款測量面為平行面，主要是用于測量工件平行面形狀誤差的測量?jì)x器，大理石平尺精度級別主要是指得工作面平行度公差，上下工作面平行度公差，側面對工作面的垂直度。在檢修某些機床設備直線導軌的情況下，都是會(huì )采用到高精密大理石平尺。不但是檢修直線導軌，還能夠對直線導軌和高精密工件的檢測也會(huì )使用到平行平尺。

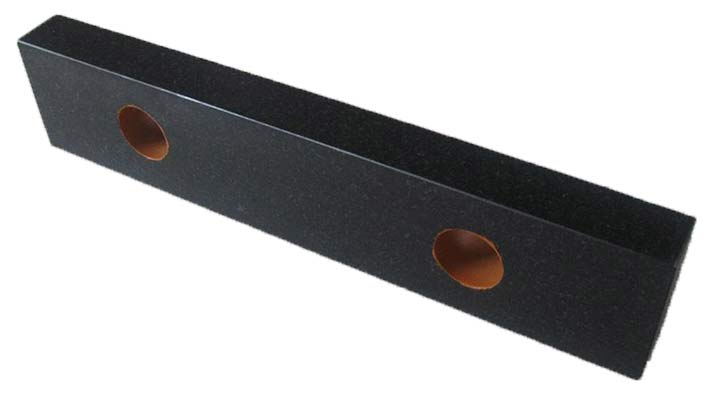

大理石平尺

    檢測導軌的平行度使用大理石平尺需要先準備檢測要用的工具，比如千分表支架，大理石平尺，水平儀、等高塊等。千分表支架要采用那種鋼性非常高的，鋼性不夠高的會(huì )使測量數據不準。

大理石平尺

    根據被檢測直線導軌的長度選擇相應規格的大理石平尺，將平尺基面放成水平狀，并盡量的挨近被檢測的直線導軌，間距越近的就越好，之后，再將安裝有指示器的橋板放置在被測直線導軌上，接著就是對平尺展開移動，使指示器在直線導軌兩頭的數值相同。然后在直線導軌總長上移動橋板，每移動一次便記錄一次數值，隨后依據數值的比較大誤差做為直線導軌總長內的平行度誤差值。

    使用大理石平尺測量平行度之前先需要對它的外表展開檢測，看是否存在某些影響使用的缺陷，而且其它工件和被檢測的直線導軌也需要擦試干凈。
