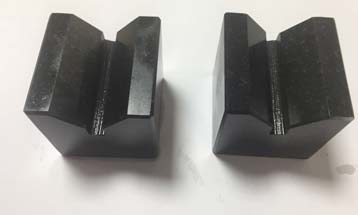

[V型塊精度]大理石V型塊精度級別的校準方法介紹！

V型塊是一種V型帶有一個錐度V型槽的量具，它的的精度級別可以分為0級、1級和2級，而且從材質可以分為大理石V型塊，鑄鐵V型架，鋼V型架，不論是什么材質的或者形狀的v型塊都適用于軸類零件加工或者測量時，用來緊固或者定位的。



　　其中大理石V型塊精度級別高于其它2種可以達到0級或者高于0級。對于花崗石V型塊精度級別的校驗可以從以下點來進行。



　　1、校驗V型塊精度面的平面度，可以選用精度級別相同或者高于V型塊的圓柱檢驗棒，測微儀，花崗巖工作臺。在廣州0級花崗巖V型塊精度面的對角線和縱橫大方向上，運用0級刀口形平尺以光隙法進行檢驗。



　　2.校正V型槽對基準面底面的平行度，可以將V型塊放置在花崗巖工作臺上面，之后在將圓柱體檢驗棒安放在V型塊的V型槽內，隨后選擇大理石測微儀的表頭分別觸碰在圓柱體檢驗棒兩頭母線的相對比較高的點上，測微儀表頭的允差的要求為0.001mm。通過兩頭所測讀數之差即是平行度的誤差值。



　　3.緊接著將V型塊翻轉180度，重復上述測量方法，測量V型槽對另外一端面的平面度誤差值，取2個平面度誤差值中相對較大的值，即是該0級花崗巖V塊的V型槽對側面的平面度誤差值。



　　需要注意的一點就是在校正大理石V型塊平面度的過程中，應該選用2根直徑不相同的圓術檢驗枯棒進行校驗，取其測量結中的相對較大數值。而且對于校驗的方法和使用的工具都是經常能用的。
